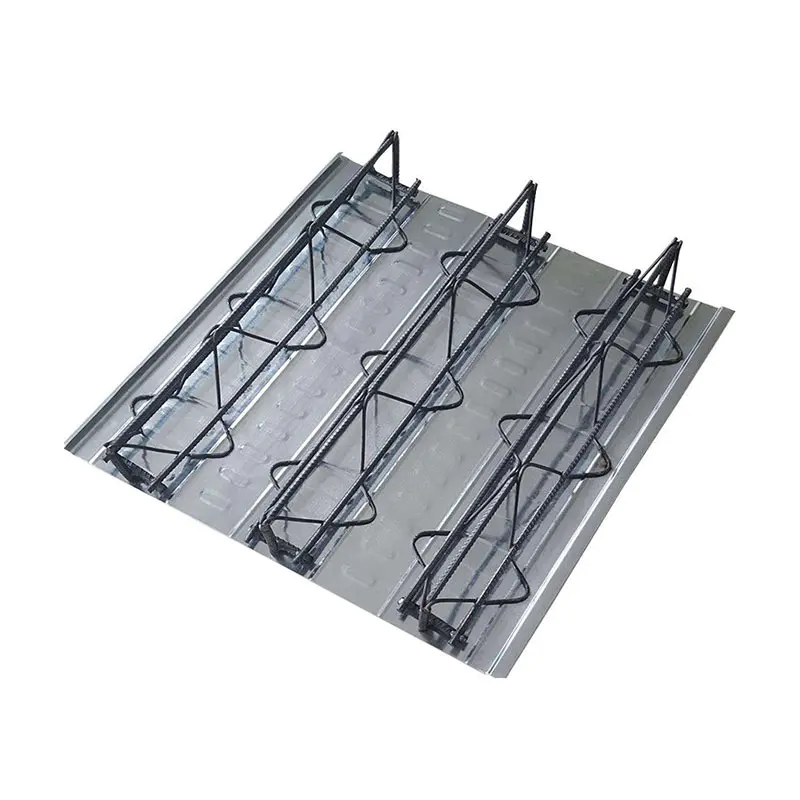

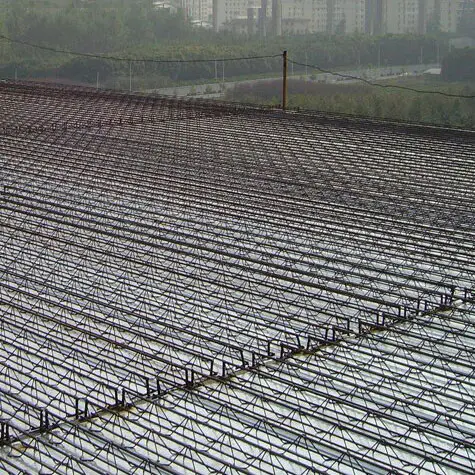

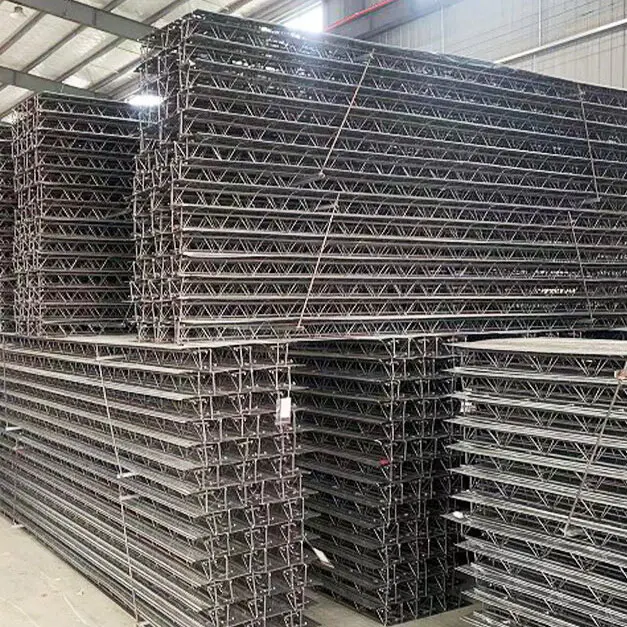

Teräspalkin ristikkokansi

Teräspalkkien ristikkokansi on uuden sukupolven lattiakansi, jonka rakennusinsinöörit ovat kehittäneet. Lattiakannen teräspalkit jalostetaan teräspalkkien ristikoille käyttämällä tehtaassa puoliautomaattisia ohutlevyhitsauslaitteita lattiakannen korotetun korkeuden ja laakerikapasiteetin korvaamiseksi.

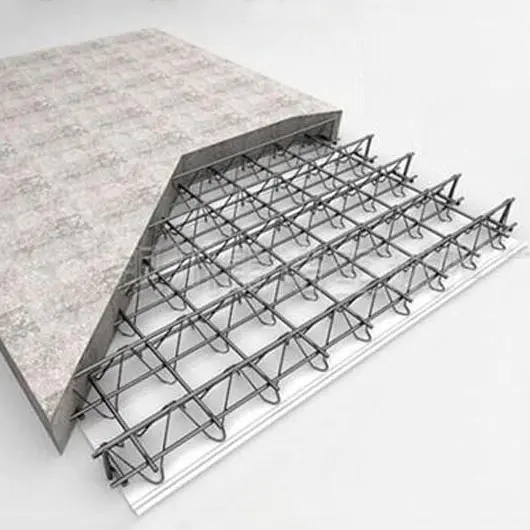

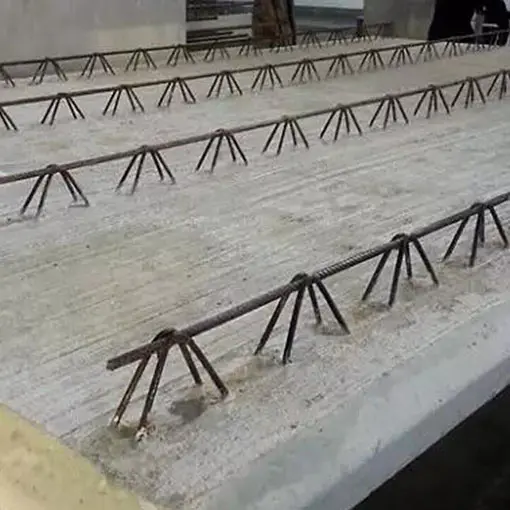

Tämä järjestelmä integroi teräspalkit betonilattialevyyn rakennusmallin kanssa. Rakennusmenettelyn aikana teräspalkkien ristikkokansot kestävät märän betonin painon lattialevyllä ja rakennuskuormituksella. Käyttöjakson aikana teräsrunkojen ylempi ja alempi sointuteräspalkit toimivat yhdessä betonin kanssa koko käyttökuorman kestämiseksi.

Teräspalkkien ristikkokansi muodostetaan kytkemällä teräsrunttu ja alakerta vastuspistehitsauksen läpi. Teräspalkkien ristikko on valmistettu teräspalkeista, joita käytetään ylempänä sointuina, alempien sointujen ja verkkopalkkeina eri asennon mukaan. Pohjalevy voidaan valmistaa galvanoidusta teräslevystä tai kylmävalssatusta teräslevystä.

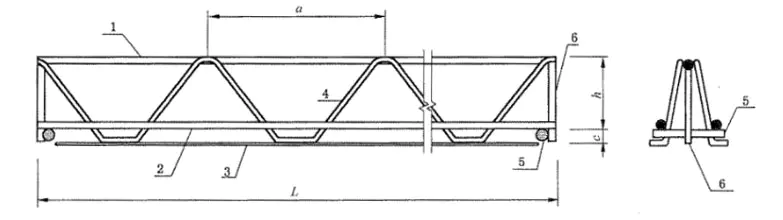

Korotus

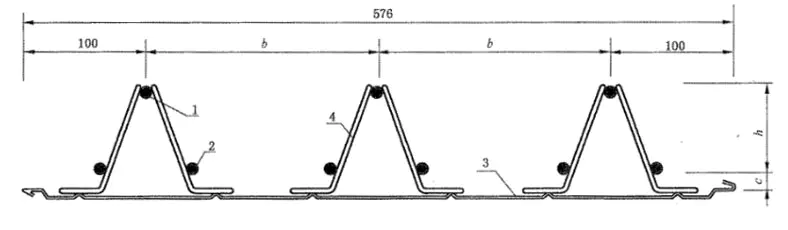

Poikkileikkaus

1 、 Ylä -sointu ； 2 、 Alempi sointu ；

3 、 Pohjalevy ； 4 、 verkkopalkit ；

5 、 Tuen vaakasuora vahvistus ； 6 、 Pystysuorat tukipalkit.

L ： Teräsrunkojen lattialaatan pituus, ≤12000mm ；

H ： Teräsrunssin korkeus, 70 ~ 170 mm

A ： Etäisyys teräsrunkojen välillä, 200 mm;

B ： Etäisyys teräspalkin ristikkojen välillä, 188 mm;

C ： Betonikannen paksuus, 15 mm;

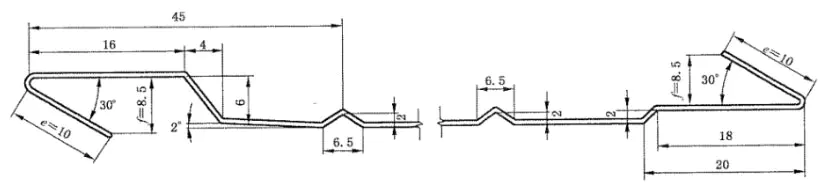

Alarevyn kaavio

Ennen teräspalkkien ristikkokannen asettamista referenssiviiva on asetettava piirustuksessa esitetyn lähtökohdan mukaisesti. Ensimmäisen levyn tulisi olla yhdenmukainen vertailulinjan kanssa ja muut levyt on asennettu peräkkäin. Levyjen kytkentä on kiinnitysmenetelmä, ja levyjen välisen koukkuyhteyden tulisi olla tiukka varmistaakseen, että betonia ei ole vuotoja.
